系統具備以下特征：

系統具備高可靠性、高開放性的特征：通過采用業內成熟、主流的設備來提高系統可靠性，尤其是錄像存儲的穩定性，另外系統可接入其他廠家的攝像機、編碼器、控制器等設備，能與其他廠家的平臺無縫對接；

具備高智能化、低碼流的特征：運用智能分析、帶有智能功能的攝像機等提高系統智能化水平，同時通過先進的編碼技術降低視頻碼流，減少存儲成本和網絡(luò )成本，減弱對網絡(luò )的依賴性，提高視頻預覽的流暢度；

具備快速部署、及時維護的特征：通過采用高集成化、模塊化設計的設備提高系統部署效率，減少系統調試周期，系統能及時發現前端監控系統的故障并及時告警，快速相應；

具備高度整合、充分利舊的特征：新建系統能與原有系統高度整合、無縫對接，能充分利用原有監控資源，避免前期投資的浪費。

本方案的總體設計思路如下：

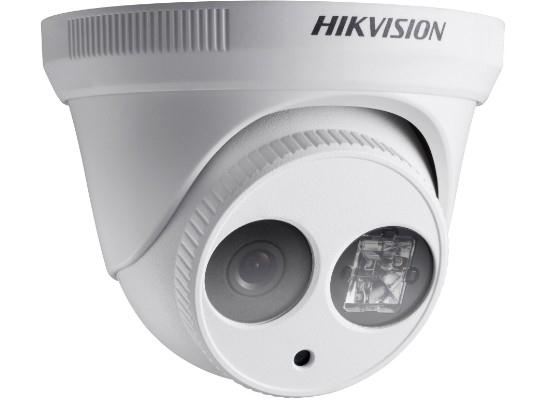

1.前端設備均采用食藥監知道型號高清IPC，從而實現高清視頻采集，同時為滿足前端多種應用場景的不同需求，推薦不同類型、不同功能的IPC；

2.采用NVR存儲模式對實時視頻進行分布式存儲，實現存儲系統的高可靠、高性?xún)r(jià)比；

3.部署模塊化、集成化的視頻綜合平臺，結合高清顯示大屏實現視頻圖像、電子地圖、電腦信號的上墻顯示、拼接控制等功能；同時視頻綜合平臺還配置服務器板卡，為部署平臺軟件提供必要環境，實現軟硬件一體化；

4.建立統一的視頻信息管理應用平臺，實現對系統的統一管理；同時引入視頻質量診斷技術，保障系統穩定運行；

5.充分考慮原有系統利舊，實現新老系統的無縫對接，降低成本，減少資源浪費。

系統邏輯結構

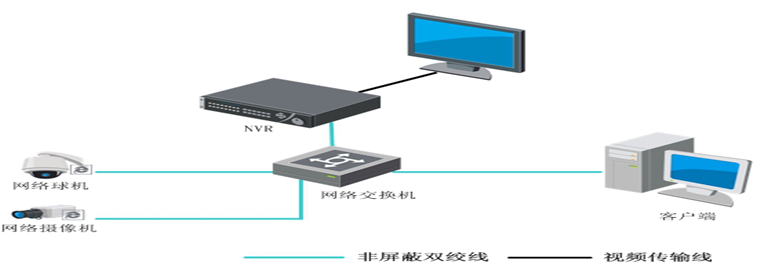

整個方案從邏輯上可分為視頻前端系統、傳輸網絡(luò )、監控中心和應用管理平臺四部分內容，拼控和大屏顯示等內。另外，方案對系統利舊方面進行了簡單說明，符合眾多項目設計的實際需求。下圖為系統拓撲圖：

 網絡(luò )視頻接入

多元化接入：可接入?？邓接袇f(xié)議或ONVIF 協議接入?？稻W(wǎng)絡(luò )攝像機、網絡(luò )快球和網絡(luò )視頻服務器

第三方接入：可通過ONVIF、PSIA 標準協議、部分廠家私有協議和自定義RTSP 取流協議等方式接入第三方網絡(luò )攝像機和網絡(luò )快球。

 接入能力：不同的型號支持不同的接入帶寬，目前產品的可接入帶寬分別為40/80/160Mbps。

本地監控管理

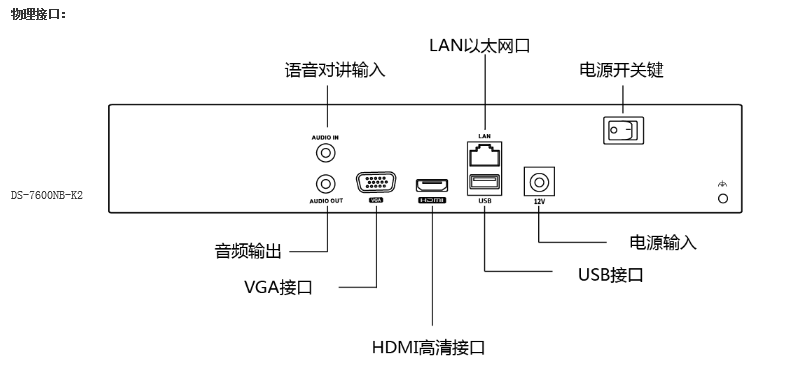

 本地顯示輸出：設備支持HDMI、VGA、CVBS同時輸出，各輸出口支持預覽不同通道的圖像；HDMI與VGA支持1920×1080p高清輸出，通過主/輔輸出口切換可實現雙操作，分別進行預覽或回放。

多畫面顯示：設備支持單畫面、四畫面、六畫面、八畫面、九畫面和十六畫面多種預覽分割方式，各畫面預覽通道順序可調。設備支持分組切換、手動切換或自動輪巡預覽，自動輪巡周期可設置。

隱私遮蔽：設備支持預覽屏蔽和隱私遮蓋兩種隱私處理方式，預覽屏蔽方式僅對預覽畫面作屏蔽處理，錄像仍正常顯示整個場景；隱私遮蓋方式對預覽和錄像都進行遮蓋。

云臺控制：設備支持云臺控制功能，云臺控制時支持鼠標點擊放大、鼠標拖動跟蹤等功能。

本地管理：設備支持鼠標、遙控器和鍵盤進行本地操作和管理。

錄像空間：設備支持多個SATA接口，每個SATA硬盤支持4TB，提供大容量的本地存儲空間，同時根據不同型號支持1到幾個不等的eSATA接口進行擴容。

存儲模式：設備支持硬盤配額管理和硬盤盤組管理兩種模式，硬盤配額可針對不同通道分配不同的錄像保存容量，按需分配；硬盤盤組可針對不同通道設置不同的錄像保存周期，保證足夠的存儲周期。

硬盤保護：設備支持磁盤預分配技術和硬盤休眠技術，保證硬盤空間的高利用率，延遲硬盤使用壽命并降低功耗。

錄像保護：設備支持硬盤屬性（冗余、只讀和可讀寫）設置，設置“只讀盤”可保護整個硬盤的重要文件不被覆蓋；錄像鎖定技術可保護硬盤中單個重要文件不被覆蓋。同時，設備還支持硬盤SMART預警技術，實時監控硬盤狀態，在硬盤徹底損壞前提醒用戶對壞盤中的錄像文件進行備份。

用戶管理

權限管理：設備支持管理員、操作員和普通用戶三級權限管理，管理員具備所有權限。 權限分配：操作員和普通用戶默認權限不同，操作員默認具有所有通道相關的權限和語音對講權限，而普通用戶默認對通道僅具備本地和遠程回放權限。僅管理員用戶支持默認參數恢復，確保設備的安全性。

網絡(luò )功能

網絡(luò )檢測：設備支持網絡(luò )流量監控、網絡(luò )抓包和網絡(luò )資源統計能等功能，實時監控當前網絡(luò )輸入和輸出的使用情況。

網絡(luò )檢測：設備支持網絡(luò )流量監控、網絡(luò )抓包和網絡(luò )資源統計能等功能，實時監控當前網絡(luò )輸入和輸出的使用情況。

網絡(luò )協議：設備除支持TCP/IP協議簇，實現遠程訪問外，還支持IPv6、UPnP（即插即用）、SNMP（簡單網絡(luò )管理）、HTTPS（HTTP安全版）、NTP（網絡(luò )校時）、SADP（自動搜索IP地址）、SMTP（郵件服務）、NFS（NAS網盤）、iSCSI（IP SAN網盤）、PPPoE（撥號上網）等多種協議。

編碼參數配置：設備支持前端網絡(luò )設備的管理，可配置相機分辨率、碼率、幀率等編碼參數，且支持主碼流（定時）和主碼流（事件）兩套編碼參數參數錄像。

錄像/抓圖類型：設備支持手動錄像/抓圖、定時錄像/抓圖、移動偵測錄像/抓圖、報警錄像/抓圖、動測和報警錄像/抓圖、動測或報警錄像/抓圖、假日錄像/抓圖等多種錄像/抓圖方式，每天可設定8個錄像時間段，不同時間段的錄像觸發模式可獨立設置，抓圖時間間隔可選。

 錄像搜索：設備支持按通道號、錄像類型、文件類型、起止時間、標簽等條件進行錄像資料的檢索；支持按照人臉檢測、區域入侵、越界偵測、虛焦偵測、場景偵測、音頻偵測等智能偵測類型進行錄像檢索；支持智能碼流存儲和智能事件后檢索，用戶可自定義區域入侵、穿越警戒面等智能規則進行錄像的后檢索。

l錄像/圖片回放：設備支持快速回放、常規回放、事件回放、標簽回放、日志回放、圖片回放等多種回放方式；支持智能濃縮播放，有事件發生的關鍵視頻以1X速度播放；沒有事件發生的視頻則快速播放回放時可進行快放、慢放、倒放、單幀播放、前跳30s、后跳30s、上一文件、下一文件、電子放大等操作。

同步回放：設備支持同步回放，最多支持16路720p同步回放。

 錄像/圖片備份：設備支持本地錄像/圖片備份，可通過USB接口外接U盤、移動硬盤和USB刻錄機等進行備份，也可通過eSATA接口外接硬盤進行備份。

遠程預覽：設備支持IE或4200客戶端遠程登錄設備進行預覽，最大支持128路網絡(luò )視頻同時訪問。

雙碼流：設備支持遠程主碼流和子碼流雙碼流訪問，在網絡(luò )帶寬不足的情況下，可用主碼流存儲高清錄像，子碼流實時預覽監控。

遠程回放：設備支持遠程搜索、回放、下載、鎖定及解鎖錄像文件。

遠程操作：設備支持遠程獲取和配置參數、配置錄像/抓圖計劃、遠程PTZ控制、遠程JPEG抓圖；支持遠程格式化硬盤、升級程序、重啟、關機等系統維護操作；支持獲取設備運行狀態、系統日志及報警狀態等信息

語音對講：設備支持語音對講功能，可實現客戶端與設備之間的語音通信。

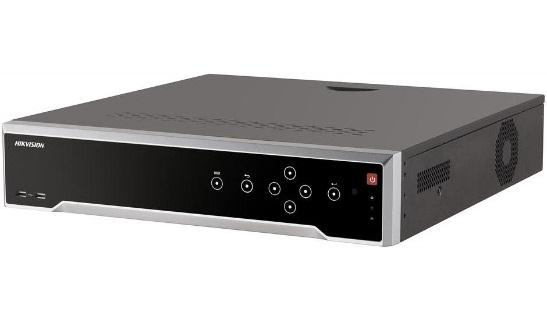

NVR存儲亮點

?？低暿菄鴥阮I(lǐng)先的嵌入式硬盤錄像機設備生產廠家，針對安防市場的沉淀和理解，推出了多項符合視頻流轉發和存儲的技術，利用專業性產品和配套系統，提供了高穩定性、高安全性、高可靠性的轉發存儲系統，在系統靈活性、兼容性、安全性、穩定性、可靠性、冗余性以及設備磁盤利用率、功耗、重量、體積和性?xún)r(jià)比上，都有非常大的優勢。

1.可靠性高

設備采用嵌入式操作系統，不會(huì )因病毒等原因導致無法使用或者異常關機重啟，確保系統高可靠性。

嵌入式NVR專用軟硬件的特性，決定了其針對應用環境的“量身打造”，環境適應能力更強，更切合于監控行業當前的實際情況（介于民用與工業之間）。

嵌入式NVR采用分布式存儲方案，采用就近存儲、快速存儲、分散存儲的策略，保證數據盡可能早的存儲，有效規避網絡(luò )異常等問題，把單點故障的風險降到最低。

該設備支持主輔雙操作系統，主系統異常后輔系統立即頂上，保證設備穩定運行。同步降低功耗的同時，提高了運行壽命和穩定性，也增加了環境的適應性。

具備N(xiāo)+1熱備功能，通過設置備份主機的方式，保證系統中任意一臺NVR網絡(luò )中斷、工作異常的時候，錄像數據可靠、完整。

具備ANR斷網補錄功能，ANR(Automatic Network Replenishment Technology)即自動網絡(luò )補償技術，在NVR與網絡(luò )攝像機之間的網絡(luò )出現異常的時候，自動啟用前端SD卡緩存，將錄像保存在網絡(luò )攝像機SD卡中，網絡(luò )恢復正常后自動將前端數據同步到NVR中。

 2.性?xún)r(jià)比高

嵌入式NVR采用分布式存儲的模式，圖像資源都分布存儲在前端，匯聚網絡(luò )投資成本低，同時數據可靠性得到有效保證。

嵌入式NVR多讀少些的特性，監控級硬盤即可滿足存儲需求，同時其硬盤利用率上可以高達98%以上，大大降低存儲成本。

嵌入式NVR低功耗的特點，可大大節省UPS投資成本和運營維護成本。

3.靈活性高
